【簡単】パレート図の作り方 エクセルを使った方法解説



この記事では、原因分析でよく用いられるパレート図の作り方を紹介します。(パレート図の解説は以下の記事をご参照ください。)

【徹底解説】4つの分析手法と可視化方法 ファクター・マトリックス・パレート・感度分析このブログでは、ロジックツリーやシックスシグマなど、様々な分析手法を紹介しています。しかし、分析の方法自体はその表現方法まで細かく分けて...



数値を計算する

まず、グラフ作成の前に手元のデータを加工する必要があります。はじめに、下図のように項目を件数の多い順に並べ替えておきます。

f:id:n_spirit:20181202153315p:plain

次に、数式を入れて累積割合を求めます。

f:id:n_spirit:20181202153329p:plain



グラフの原型を作成する

次に、グラフの原型を作ります。グラフの種類は「集合縦棒」を選びます。(エクセル2007より前のバージョンの場合、「2軸上の折れ線と縦棒」というグラフを選べば、これから説明するグラフの原型作成プロセスを飛ばすことができます)

f:id:n_spirit:20181202153343p:plain

集合縦棒を選ぶと、次のようなグラフができます。

パレート図

ここで、累積割合の方の要素を右クリックして、「系列グラフの種類の変更」を選び、折れ線グラフを選びます。

次に折れ線グラフを右クリックして、「データ系列の書式設定」から「系列のオプション」を選び、使用する軸の中で第2軸を選択します。

これで2軸のグラフにできます。

最後に、折れ線グラフの値の範囲を先のセルでいくとD3まで入るようにします。ここまででグラフの原型が完成します。



グラフを修正する

まず、棒グラフを選択し、「データ系列の書式設定」から「系列のオプション」を選び、棒グラフの重なりをゼロにします。

次に棒グラフの軸(第1軸)の最大値を件数の合計値(今回の場合は119)とします。

次に折れ線グラフが棒グラフの境界で重なるように設定を変更します。はじめにグラフを選択して、「グラフツール」、「軸」から「第2横軸」の設定をします。

作った第2横軸を右クリックして、「軸の書式設定」から
・目盛の種類
・補助目盛の種類
・軸ラベル
を全て「なし」に選択します。

そして、軸位置を「目盛」に設定します。

設定が終わると、次のようなパレート図が完成しているはずです。

パレート図



以上がパレート図の作成方法です。



上手なグラフの見せ方をもっと知りたい方は、あわせて以下の記事もご覧ください。

【徹底解説】5つのグラフの活用方法と見やすくする3つの工夫プレゼン資料や報告書を見やすく仕上げる上で重要となってくるのがグラフです。 特に、数字の変化や大きさを視覚的に説明できるグラフをう...
【おすすめ】図表をわかりやすく作るための書籍4冊を一挙紹介プレゼン資料やグラフ、表をわかりやすく作るのに苦労している方は多いと思います。 今後は働き方改革で無駄な資料は極力排除しようという...



製造業でよく使われるフレームワークを紹介した記事はこちら

【3分でわかる】VA・VEとは 違い FASTダイアグラムとは 製造業でよく聞く言葉に「VA」、「VE」があります。 それぞれ、Value Analysis、Value Engineer...

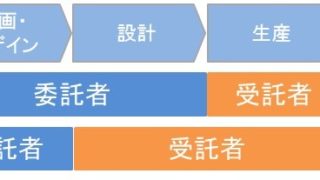

【5分でわかる】OEMとは ODMとは 意味・違い・事例・判断のポイント 製造業に従事しているとよく聞く言葉としてOEMがあります。 「●●社にOEMをお願いしている」 「うちはOE...
